Excel:利用三維餅圖創建三維圓環

在Excel的圖表中，并沒有三維圓環。在2007版之后的版本仍然沒有直接創建三維圓環圖表的功能，但可以利用添加圓環的陰影來取得一些三維效果，我在【附錄】中的一些文章中，也介紹了一些在這幾個不同的版本的3D效果的圓環的做法。其實還有另一個路徑可以創建三維效果的圓環圖。那就是利用三維餅圖來制作三維圓環。

在最基本的平面幾何中，圓和圓環就有著千絲萬縷的聯系：在圓中心挖掉一個同心圓，就成了圓環，那么，在二維餅圖中心挖掉一個小餅圖，就是圓環圖了，推廣至三維也是一個道理。不過這里說的是“挖掉一塊”，在實際作圖中恰恰是“添上一些”看起來能使視覺誤認為是凹陷下去的一兩個橢圓，換句話說，要設法用幾何圖形及其顏色來欺騙視覺。而無論哪個版本都可以使用這一方式。以下以實際作圖來說明這一創建方式。

先建立數據表如表-1：

表-1

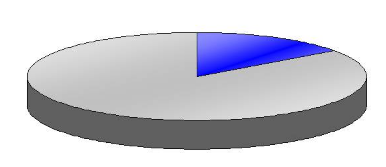

選取A2：B3，插入三維餅圖圖表，適當調整各數據點填充顏色格式和三維視圖格式，如上下仰角、左右轉角和基底高度（即餅圖厚?。?，如圖-1所示：

圖-1

為了“挖掉”餅圖的中間一塊，在餅圖中間先拉出一個橢圓，作為圓環的側面：點擊“繪圖工具”-“基本形狀”-橢圓，或者直接點擊繪圖工具上的橢圓，如圖-2所示；

圖-2

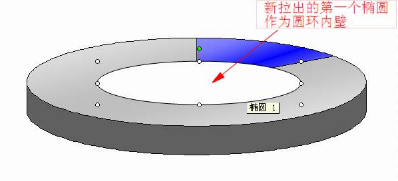

在餅圖的適當的位置拉出一個橢圓，作為圓環的內壁，注意上下左右留有的空間都比較勻稱，如圖-3所示：

圖-3

為這個新拉出的橢圓設置自選圖形格式填充顏色，填充效果中選擇漸變，如圖-4所示：

圖-4

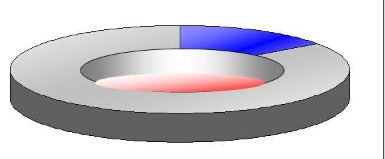

再在上述餅圖的稍下的適當位置拉出一個更小的橢圓，作為圓環的底面，也對其設置自選圖形格式填充顏色，填充效果中選擇漸變，這一步完全靠自己的感覺來確定。如圖-5所示：

圖-5

這樣，一個由三維餅圖創建的三維圓環圖就誕生了。

如果創建過程中，取消各數據點的邊框線，并對圖形進行一些渲染，圖形可如圖-6、圖-7所示：

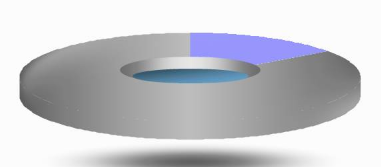

圖-6

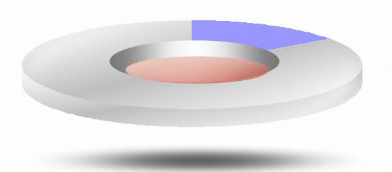

圖-7

這類圓環圖當然還有許多不盡如人意之處，但可以不斷完善。
