Excel 繪圖區分區設置不同背景色之柱形圖

在Excel圖表中，如對繪圖區設置背景色，一般只能對整個繪圖區設置同一種顏色、圖案或圖片為背景。但有時希望能對不同的分區設置不同的顏色作為背景，這時可以采取其他輔助手段實現這一目標，包括添加輔助的柱形圖堆、積柱形圖、堆積條形圖，面積圖等等。這些方法的基本思路是一樣的，略舉幾例，可以自己試驗創造。本篇介紹使用柱形圖，進行橫向或縱向分區設置繪圖區背景色。

如有下表：



表-1

做成折線圖，調整坐標軸刻度后，如下所示：

圖-1

用輔助柱形圖縱向設置分區背景色：

先準備按年，對繪圖區設置顏色，由上圖得知本例Y軸最大刻度為23，在原數據表格中添加一輔助系列數據，如下圖所示：

表-2

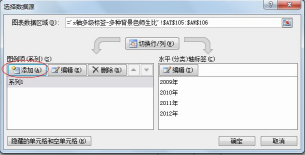

選中圖表，在右鍵菜單中選“選擇數據”（或在Excel界面上“圖表工具”-“設計”-“數據”-“選擇數據”），在“圖例項（系列）”中點擊“添加”，準備將上述輔助數據行作為一個系列添加到圖表中：

圖-2

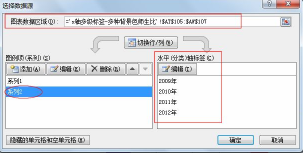

將AT107：AW107添加為系列2，水平（分類）軸標簽選為AT105：AW105，如下圖所示：

圖-3

確定后，系列2也呈折線圖，如下圖所示：

圖-4

在圖表中選中系列2，在右鍵菜單上選“更改系列圖表類型”，將系列2圖表類型改變為柱形圖：

圖-5

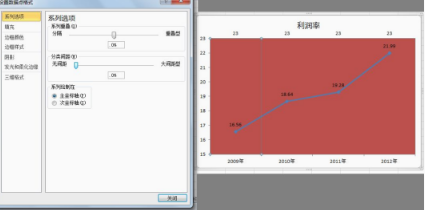

選中系列2的柱形，在“設置數據點格式”-“系列選項”中將“分類間距”滑動游標拖至為0，即無間距，如下圖所示：

圖-6

逐個選中系列2的各個數據點，單獨設置各個柱形的填充顏色，適當增加透明，如下圖所示：

圖-7

上述方法是增加一行輔助系列數據，設置其為柱形圖，并使其分類之間間距為0。換言之，即以柱形的填充代之以背景色。這是一種替代方式，并非可以隨意自定義設置繪圖區背景色。這種方式的優點是設置比較方便，可以較快捷地達到分區的目的，其缺點是只能縱向分割，且顏色比較單調。

以輔助堆積柱形圖橫向分區設置繪圖區背景色

在上面的柱形圖方法中，各個分區是縱向設置顏色替代，如要橫向分區可以使用堆積柱形圖方式。

在上例表中，考慮到最大刻度是23，準備使用堆積柱形圖，于是設計一列系列數據，使其堆積總和為23。如欲橫向整齊地劃分，可同樣設置其他幾列，如下圖所示：

圖-8

選中圖表，在右鍵菜單中選“選擇數據”（或在Excel界面上“圖表工具”-“設計”-“數據”-“選擇數據”），在“圖例項（系列）”中點擊“添加”，將上述輔助數據列AT108：AT111作為系列2添加到圖表中，同樣將輔助數據列AU108：AU111作為系列3、AV108：AV111作為系列4、AW108：AW111作為系列5，一個一個逐個添加進去（整個區域不能同時一起加入）：

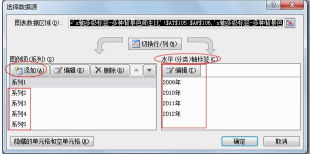

圖-9

如上圖所示，系列2-系列5的水平（分類）軸標簽也選為AT105：AW105，確定后，將Y軸刻度調整為0-23，如下圖所示：

圖-10

逐個選中后添加的系列數據，在右鍵菜單上選“更改系列圖表類型”，將其圖表類型改變為堆積柱形圖，如下圖所示：

圖-11

選中柱形，在“設置數據點格式”-“系列選項”中將“分類間距”滑動游標拖至為0，即無間距，如下圖所示：

圖-12

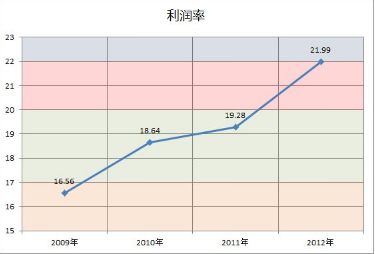

逐個選中堆積柱形的各個數據點，單獨設置各個柱形的填充顏色，并刪除圖例和堆積柱形圖的數據標志，為改善圖形位置視覺效果，適當增加透明，再將Y軸刻度設置為15-23，如下圖所示：

圖-13

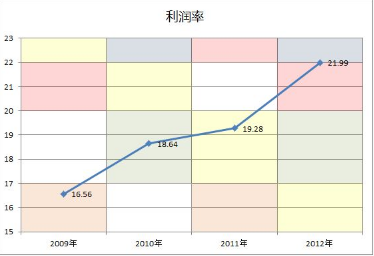

也可以隨意選中各個數據點，調整顏色，使之橫向與縱向區分都較為明顯，如下圖所示：

圖-14

上述方法是增加一系列輔助數據，設置其為堆積柱形圖，并使其分類之間間距為0，設置不同顏色，使之達到分割各個分區的目的。如適當調整后添加的輔助數據數值，其分割形式會更豐富。換言之，本例是以堆積柱形的填充代之以背景色，好處在于設置顏色的種類與區域比較多，既可以體現橫向分區，也可以體現縱向分區，比較自由靈活多變。不過要說清：這只是一種替代方式，并非可以隨意自定義設置繪圖區背景色。
